Przetyczki zwykłe
W ciągłej sprzedaży posiadamy przetyczki do zabezpieczania hydraulicznych złączy wtykowych węży ciśnieniowych (stosowanych w górnictwie) o standardowych rozmiarach.
Są one ocynkowane warstwą o grubości min. 8 μm i chromianowane na żółto.
Wykonane są ze stali z dodatkami stopowymi o właściwościach sprężynujących.
Każda przetyczka posiada oznaczenie producenta – literę P oraz oznaczenie rozmiaru np. 10P.
Na przetyczki wystawiamy deklarację zgodności z normą PN-92/G-32000 i innymi przepisami. Wyroby posiadają certyfikat jednostki certyfikującej VVUU, a.s. nr 202/C/2011 z dnia 27.10.2011r. wraz ze stwierdzeniem o możliwości wykorzystania ich w przestrzeni kopalń z niebezpiecznymi warunkami atmosferycznymi.
Jeśli jesteś zainteresowany/a innymi rozmiarami przetyczek – zapraszamy do działu „przetyczki nietypowe”.
-

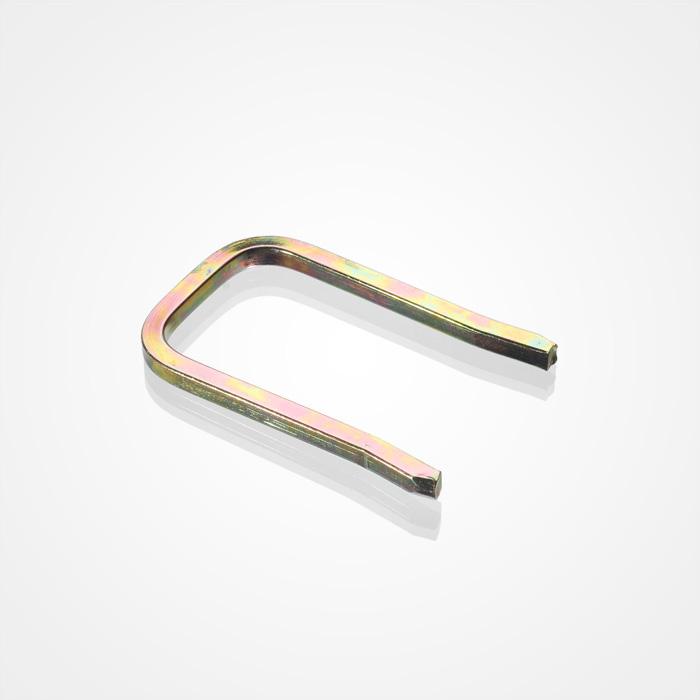

- Przetyczki jednogniazdowe (P6 – P32)
-

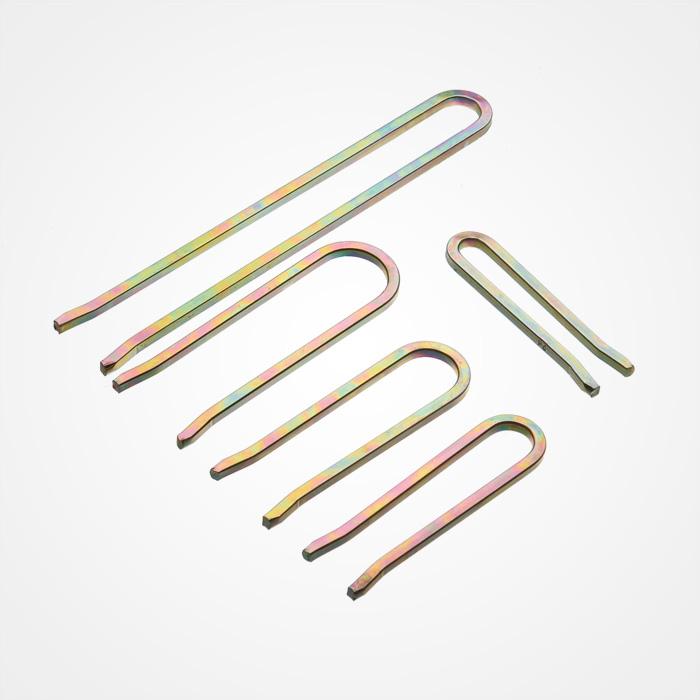

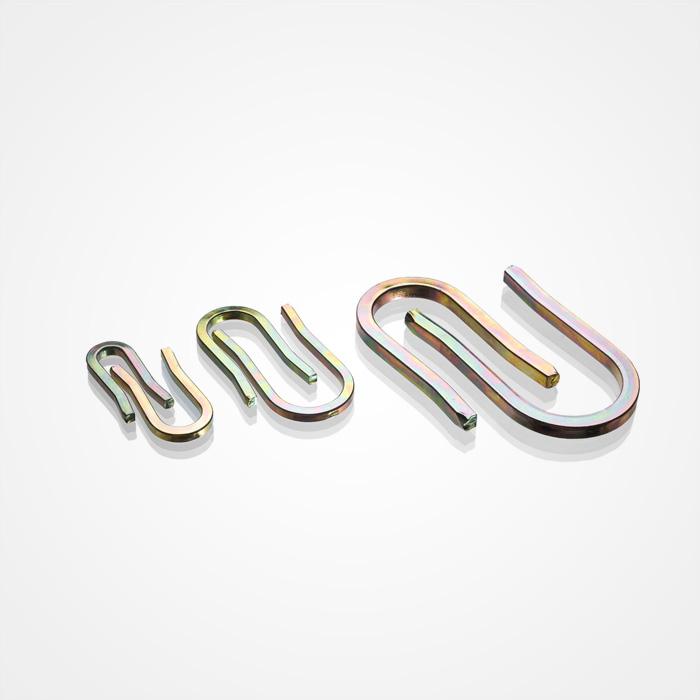

- Przetyczki wielogniazdowe (P6 – P20)
-

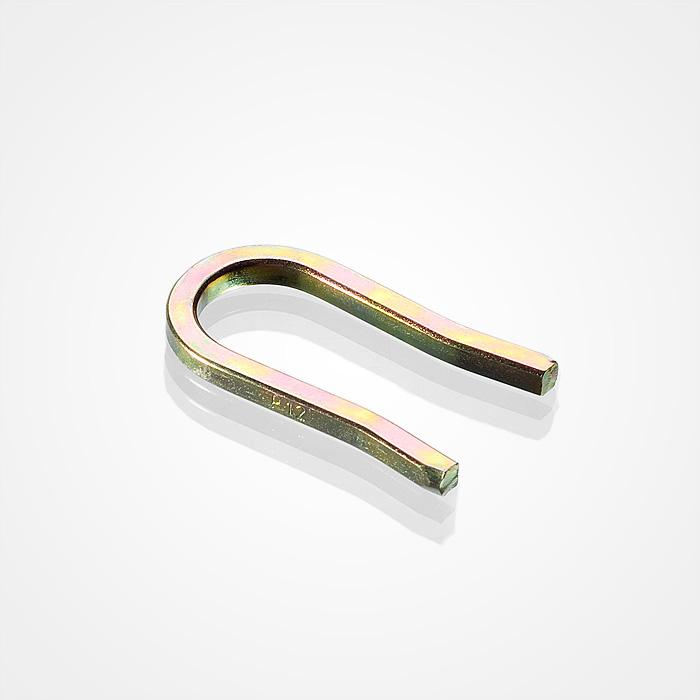

- Przetyczka P12
-
- Przetyczka P40 Typ C
|
Lp. |
Oznaczenie rozmiaru |
A [mm] ±0,5 | B [mm] | L [mm] | L1 [mm] | R.O.G. [mm] |
Max. ciśnienie robocze [MPa] |
Orientacyjny ciężar 1 szt. [kg] |
|---|---|---|---|---|---|---|---|---|
| 1 | DN 6 | 19 | 4 | 38 | – | 13 | 64 | 0,0093 |
| 2 | DN 10 | 23 | 4 | 42 | – | 18 | 53 | 0,0104 |
| 3 | DN 10-2gn | 23 | 4 | 86 | – | 18 | 53 | 0,0211 |
| 4 | DN 12 | 27 | 4 | 48 | – | 22 | 50 | 0,0123 |
| 5 | DN 12-2gn | 27 | 4 | 90 | – | 22 | 50 | 0,0220 |
| 6 | DN 20 (19) | 32 | 4 | 55 | – | 27 | 45 | 0,0145 |
| 7 | DN 25 | 44 | 6 | 74 | – | 36 | 40 | 0,0431 |
| 8 | DN 32 (31) | 51 | 6 | 83 | – | 43 | 35 | 0,0492 |
| 9 | DN 40 (38) Typ C | 60 | 6 | – | 92 | 52 | 35 | 0,0580 |
| 10 | DN 50 (51) Typ C | 69 | 6 | – | 105 | 61 | – | 0,0700 |
